4. 常用產品。
PTC鋁殼恒溫加熱器。 |
|
型號 |
表面溫度/℃ |
長度/mm |
寬度/mm |
厚度/mm |
絕緣耐壓/V |
使用電壓/V |
LG-70CL30W21T6.8-220V1 |
70 |
30 |
21 |
6.8 |
3750 |
100~240 |
LG-100CL40W25T6.8-12V1 |
100 |
40 |
25 |
6.8 |
1500 |
6~12 |
LG-135CL30W21T6.8-220V1 |
135 |
30 |
21 |
6.8 |
3750 |
100~240 |
LG-135CL31.5W40T7-220V1 |
135 |
31.5 |
40 |
7.0 |
3750 |
100~240 |
LG-140CL320W40T7-220V1 |
140 |
320 |
40 |
7.0 |
3750 |
100~240 |
LG-145CL31.5W20T5.5-220V1 |
145 |
31.5 |
20 |
5.5 |
3750 |
100~240 |
LG-210CL40W25T6.8-36V1 |
210 |
40 |
25 |
6.8 |
1500 |
12~36 |
|
注：
1) 可根據客戶要求，溫度在50℃~280℃之間選擇。使用電壓可選擇3V~600V，直流或交流均可；
2) 溫度公差一般為±7℃；
3) 外形尺寸有很多種類，也可以按客戶要求制造；
4) TUV認證編號：B 09 06 46746 004，B 09 08 16746 008； 加熱片UL編號：E207611；
5) 產品單價：寬度30mm以下，長度50mm，單價約3~6元，長度增加一倍則價格也增加一倍，根據具體要求、用量等確定。
6) 鋁管型水加熱PTC，直發器用PTC，卷發器用PTC，空氣加熱器，柴油預熱器等鋁殼加熱產品見本網站相關網頁，可以點擊左邊相應的圖標進入。
|
| |

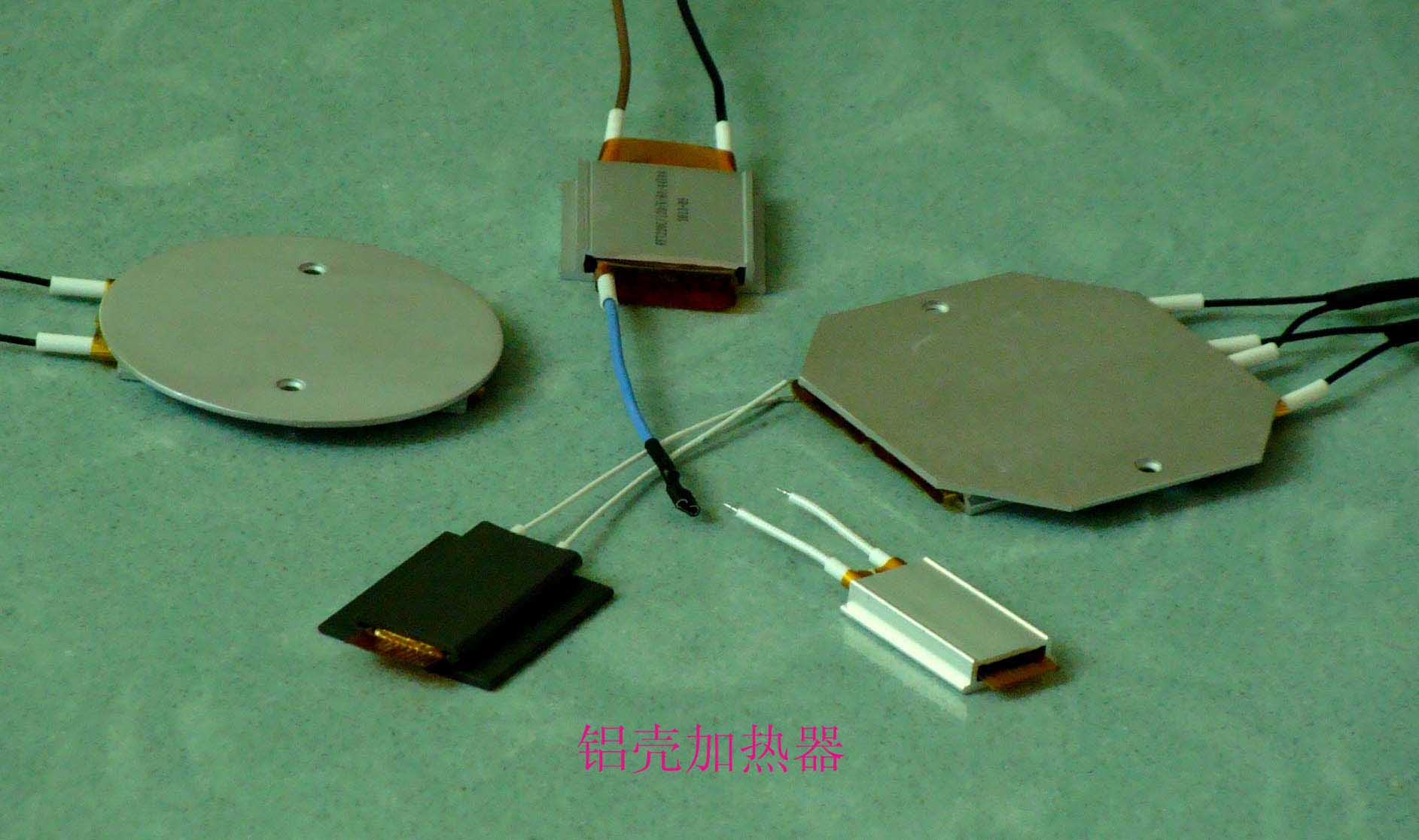

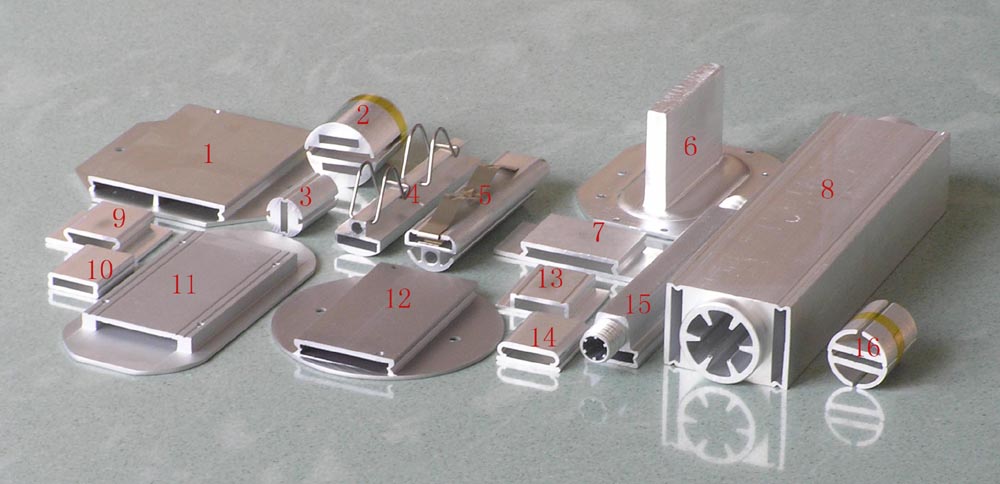

| 常用鋁殼形狀。用于安裝PTC鋁殼型加熱器的部分鋁外殼，見下面照片。有很多種結構的鋁外殼，每一種結構還可能有多種尺寸。具體的鋁殼結構和尺寸，請咨詢我公司銷售人員。 |
 |
| |

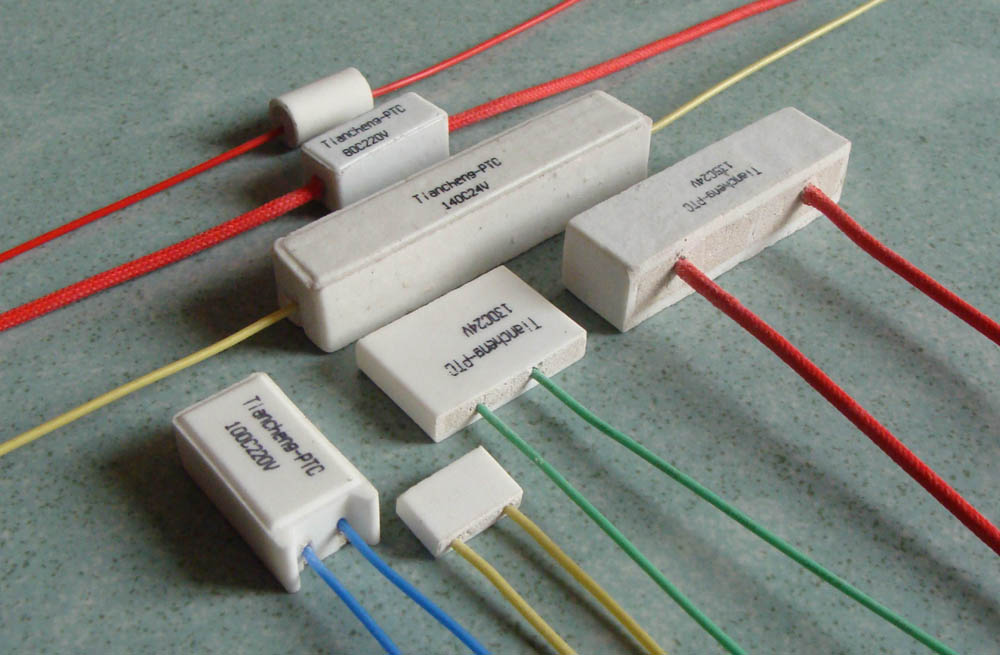

| 陶瓷外殼PTC加熱器 |
 |
型號 |
表面溫度/℃ |
長度/mm |
寬度/mm |
厚度/mm |
絕緣耐壓/V |
使用電壓/V |
TK-50CL35W20T7-220V1 |
50 |
35 |
20 |
7 |
3750 |
100~240 |
TK-50CL50W25T7-220V1 |
50 |
50 |
25 |
7 |
3750 |
100~240 |
TK-50CL50W25T7-24V1 |
50 |
50 |
25 |
7 |
1500 |
6~24 |
TK-100CL35W20T7-220V1 |
100 |
35 |
20 |
7 |
3750 |
100~240 |
TK-100CL50W25T7-220V1 |
100 |
50 |
25 |
7 |
3750 |
6~24 |
TK-100CL12W8T6-24V1 |
100 |
12 |
8 |
6 |
1500 |
100~240 |
TK-200CL35W20T7-220V1 |
200 |
35 |
20 |
10 |
3750 |
100~240 |
TK-200CL50W25T7-220V1 |
200 |
90 |
28 |
10 |
3750 |
100~240 |
TK-200CL12W8T6-24V1 |
200 |
12 |
8 |
6 |
1500 |
6~24 |
|
注：
1). TUV認證編號：B 09 06 46746 005。
2)?陶瓷外殼傳熱較差，功率較小，不適合用于功率較大的場合。
3)
產品單價大約為0.50~2.50元，根據具體要求、用量等確定。 |
| |

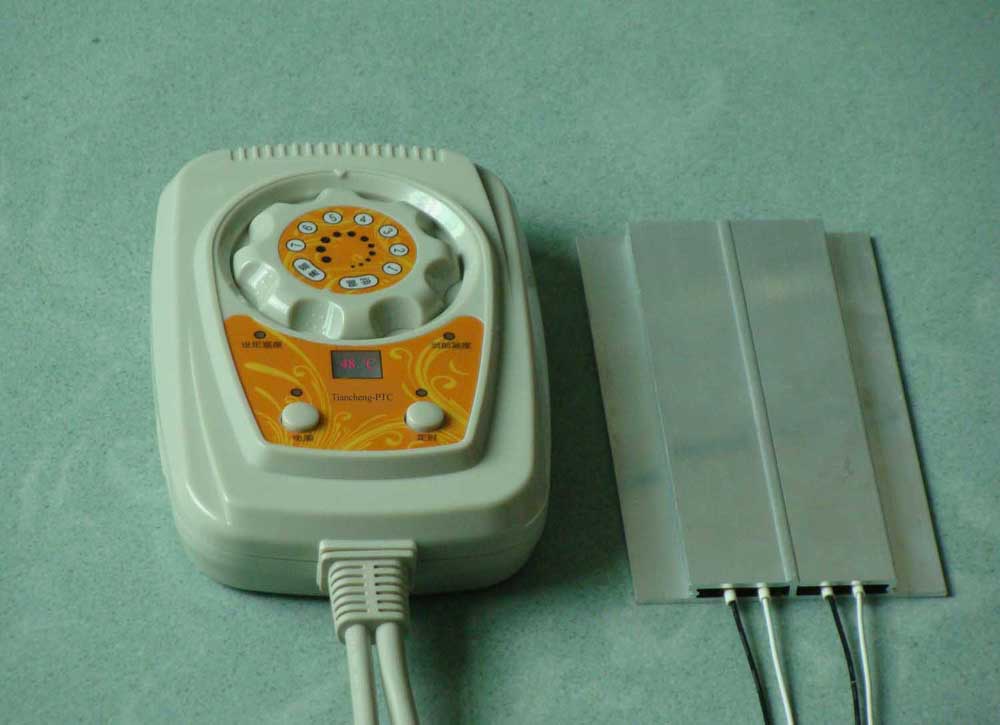

配有溫度調節器的外殼型PTC加熱器
鋁外殼、陶瓷外殼的加熱器，可以加配溫度控制器。一種是溫度顯示型，通過感溫元件測量被加熱體的溫度，由控制器控制加熱器輸出，進而控制被加熱體的溫度，被加熱體的溫度由數字顯示器顯示。另一種是無溫度顯示型，加配電壓調節器，通過調節電壓來調節被加熱器的溫度，沒有感溫元件，沒有溫度顯示。 |
 |
注：1）可按照客戶要求的溫度制造，溫度控制范圍30~260℃，適應的加熱功率范圍：1~200W；
2）使用電壓220V，600V以下；
3）加熱片UL編號：E207611；
4）升溫越慢，控溫精度越高；升溫越快，控溫精度越低。
5）增加溫控部分的價格為：調節溫度，有溫度顯示型100~200元；調節溫度，無數字顯示型20~80元。
|
| |

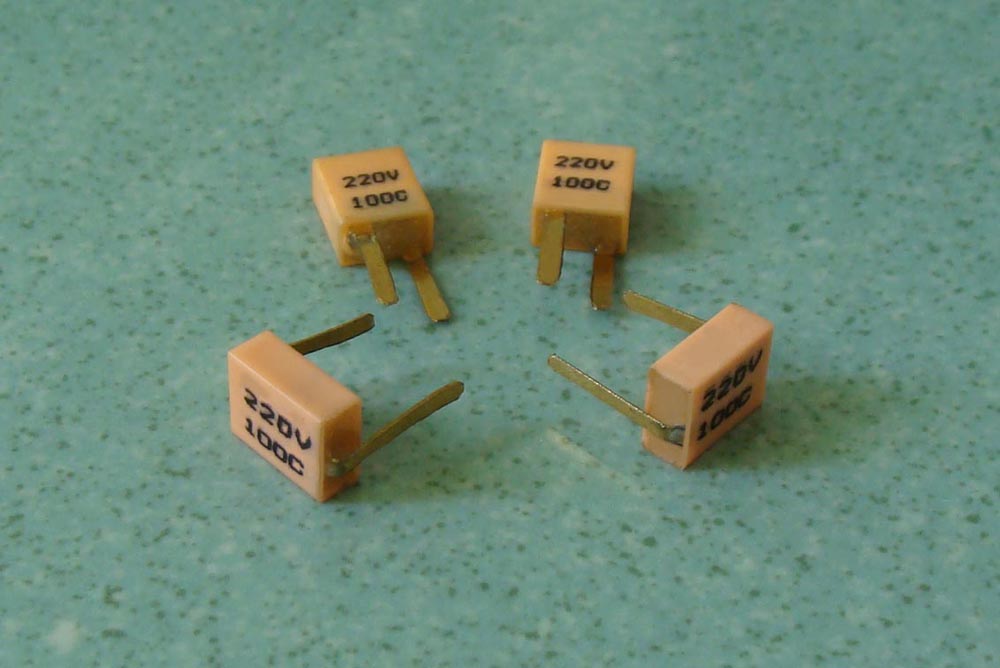

塑料外殼PTC加熱器 |
 |
|
型號 |
表面溫度/℃ |
長度/mm |
寬度/mm |
厚度/mm |
使用電壓/V |
絕緣耐壓/V |
消耗功率/W |
SK-50CL10W7T4-220V1 |
50 |
10 |
7 |
4 |
220 |
1500 |
0.1~0.3 |
SK-50CL10W7T4-12V1 |
50 |
10 |
7 |
4 |
12 |
1500 |
0.1~0.3 |
SK-80CL10W7T4-220V1 |
80 |
10 |
7 |
4 |
220 |
1500 |
0.1~0.3 |
SK-80CL10W7T4-12V1 |
80 |
10 |
7 |
4 |
12 |
1500 |
0.1~0.3 |
SK-100CL10W7T4-220V1 |
100 |
10 |
7 |
4 |
220 |
1500 |
0.2~0.5 |
SK-100CL10W7T4-12V1 |
100 |
10 |
7 |
4 |
12 |
1500 |
0.2~0.5 |
|
注：
1) 可根據客戶要求，溫度在50℃~120℃之間選擇。使用電壓可選擇3V~380V，直流或交流均可。
2) 溫度公差一般為±10℃。
3) 引線有直插和橫插兩種結構。
4) 產品價格大約為1.00元，根據具體要求、用量等確定。 |
| |

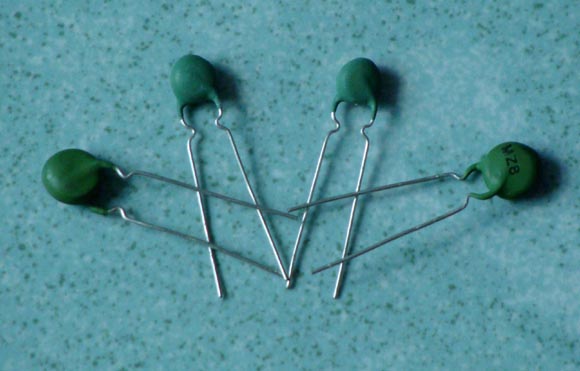

樹脂包封式PTC加熱件 |
 |
| |
| 型號 |
常溫電阻
25℃/Ω |
表面溫度 /℃ |
使用電壓 /V |
直徑 /mm |
厚度 /mm |
插線間距/mm |
插線直徑/mm |
| MZ9B-5D50C6V |
10~30 |
50 |
6 |
5 |
5 |
5 |
0.5 |
| MZ9B-5D70C6V |
8~20 |
70 |
6 |
5 |
5 |
5 |
0.5 |
| MZ9B-5D100C6V |
8~20 |
100 |
6 |
5 |
5 |
5 |
0.5 |
| MZ9B-5D120C6V |
8~20 |
120 |
6 |
5 |
5 |
5 |
0.5 |
| MZ9B-8D120C6V |
5~15 |
120 |
6 |
8 |
5 |
5 |
0.5 |
| MZ9B-5D50C12V |
30~100 |
50 |
12 |
5 |
5 |
5 |
0.5 |
| MZ9B-5D70C12V |
30~100 |
70 |
12 |
5 |
5 |
5 |
0.5 |
| MZ9B-5D100C12V |
30~100 |
100 |
12 |
5 |
5 |
5 |
0.5 |
| MZ9B-5D120C12V |
30~100 |
120 |
12 |
5 |
5 |
5 |
0.5 |
| MZ9B-8D120C12V |
20~60 |
120 |
12 |
8 |
5 |
5 |
0.5 |
| MZ9B-5D50C220V |
8~30K |
50 |
220 |
5 |
5 |
5 |
0.5 |
| MZ9B-5D70C220V |
8~30K |
70 |
220 |
5 |
5 |
5 |
0.5 |
| MZ9B-5D100C220V |
8~30K |
100 |
220 |
5 |
5 |
5 |
0.5 |
| MZ9B-5D120C220V |
5~15K |
120 |
220 |
5 |
5 |
5 |
0.5 |
| MZ9B-8D120C220V |
5~15K |
120 |
220 |
8 |
5 |
5 |
0.5 |
|
注：
1）酚醛樹脂或硅樹脂包封，外形為圓珠狀。主要用于線路板的防凍、防露、驅潮?？梢圆迦氩⒑附佑诰€路板，體積非常小，安裝簡單，適合于需要熱量小，要求體積小的場合。
2）特殊尺寸可以按照客戶要求訂做，恒溫溫度控制范圍30~180℃。
3）UL、CUL編號：E 207611。
4）多個PTC一起使用時，應并聯，不可串聯。
5）產品單價大約為0.2~0.8元，根據具體要求和需求量確定。 |
| |
| |
